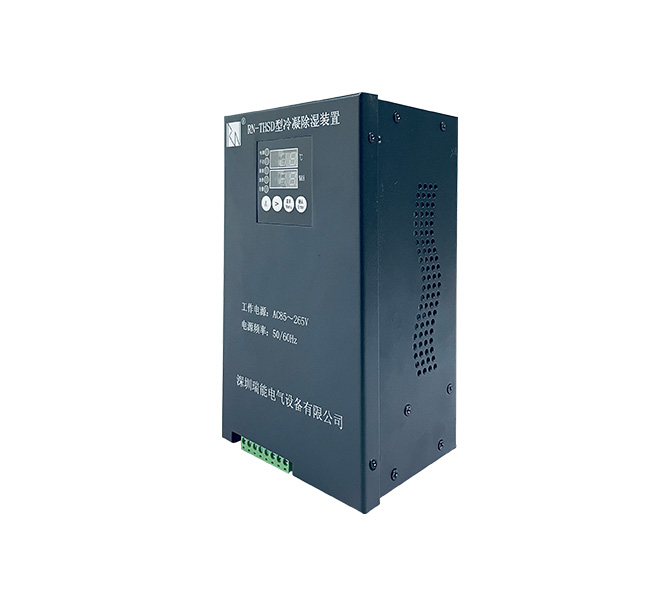

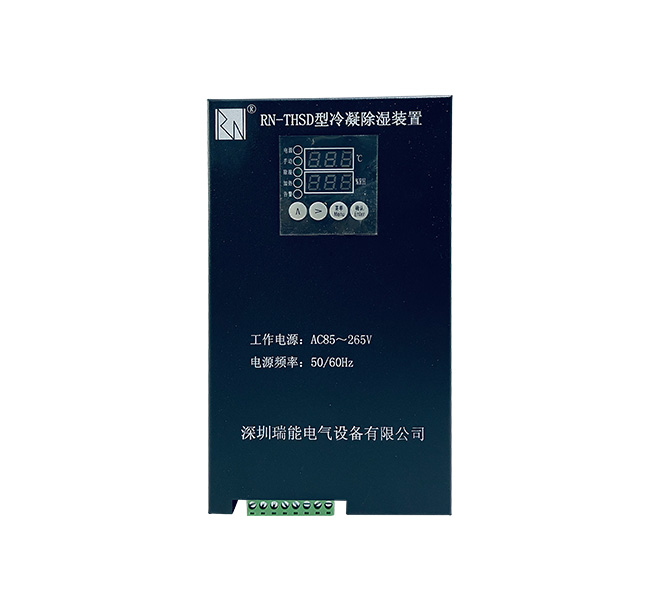

2.技術參數
|
技術參數
|
指標
|
|
測量
|
溫度范圍
|
-40℃ ～ +125℃
|
|
濕度范圍
|
0 ～ 100%RH
|
|
顯示分辨率
|
0.1
|
|
控制類型及參數
|
冷凝除濕
加熱除濕(擴展功能)
|
≥設定值啟動（控制參數范圍可調，出廠為默認參數）；可由用戶自由設定
|
|
精度
|
溫度
|
±0.3℃(25℃時)
|
|
濕度
|
±2%RH
|
|
電源
|
電壓
|
AC 85～265V
|
|
功耗
|
靜態≤12W,動態≤70W
|
|
除濕量
|
350ml/24h (@30℃/Rh85%)
|
|
排水方式
|
Φ8水管直排
|
|
通訊
|
一路RS485 MODBUS RTU協議（選配，可擴展）
|
|
功能
|
采用數碼顯示數據，實時監測當前環境溫濕度，負載獨立控制，告警指示，數據通信（此項選配可擴展）
|
|
控制輸出及觸點容量
|
手動控制及自動控制，AC 250V/8A
|
|
絕緣電阻
|
≥100MΩ
|
|
工頻耐壓
|
電源輸入端對輸出端/電源與外殼可觸及金屬件；2KVAC 1分鐘
|
|
環境
|
工作環境
|
-20℃ ～ +65℃，相對濕度<95RH，無腐蝕性氣體及粉塵
|
|
儲存環境
|
-20℃ ～ +55℃
|
|
外形
|
尺寸
|
191X113X80mm（長，寬，深）
|
3.產品工作和使用說明
3.1.手動控制
在正常工作狀態下，長按“向上鍵”大于 3秒以上則進入手動強制啟動加熱器, 手動指示燈與加熱指示燈點亮；長按“向右鍵”大于 3秒以上，裝置進入手動強制除濕狀態,手動指示燈與除濕指示燈點亮,為了安全考慮，手動加熱或者除濕啟動后約1小時或在手動狀態下再次長按相對應的按鍵后，對應其手動加熱或者除濕功能將關閉，裝置進入自動測控狀態。
3.2.自動控制
裝置上電后，進入自動測控狀態。根據當前的溫濕度與門限值進行比較。來進行溫度與濕度的調節。
自動除霜：當冷端面出現結霜時，啟動外部加熱器，溫度升至大于5℃時關閉加熱。
超溫：當熱端面的溫度或環境溫度超過85℃時，停止除濕，發報警。
3.3.測量

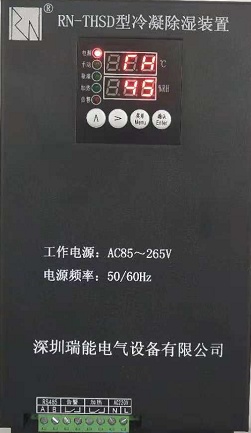

在測量狀態下，可同時顯示當前環境溫度、濕度值和熱冷端面的溫度
3.4.控制設置
出廠默認設置：（用戶可以根據現場情況設定）
濕度為75%啟動除濕， 65%關閉除濕（回差值10%）
溫度為5℃啟動加熱器， 15℃關閉加熱器（回差值10℃）
溫度為45℃啟動風機， 37℃關閉風機 （回差值8℃）
回差值：溫濕度控制過程中，執行部件啟動工作時的溫度或濕度值與停止工作時的溫度或濕度值之差稱為回差值。
（注：溫度下限設定值加上溫度回差值的總值必須不大于溫度上限設定值，溫度上限設定值減去其回差值的總值必須不小于溫度下限設定值，否則設定無效，無法保存設置的數據，返回再進入可觀察參數修改和保存情況）。
4.故障告警代碼顯示說明
裝置對內部重要器件進行檢測，如有失效，可通過告警指示燈和LED顯示報警代碼以及報警接點(接口都為無源接口)進行告警。
|
告警事件
|
告警燈
|
告 警
繼電器
|
加 熱
繼電器
|
除 濕
|
LED代碼
|
|
環境傳感器故障
|
常亮
|
閉合
|
斷開
|
停止
|
u
|
|
致冷片故障
|
常亮
|
閉合
|
斷開
|
停止
|
c
|
|
風扇故障
|
常亮
|
閉合
|
斷開
|
停止
|
n
|
|
超溫告警
|
常亮
|
閉合
|
斷開
|
停止
|
?
|
|
結霜提示
|
常亮
|
閉合
|
閉合
|
停止
|
E
|
5.系統設置模式
進入/退出系統設置模式：

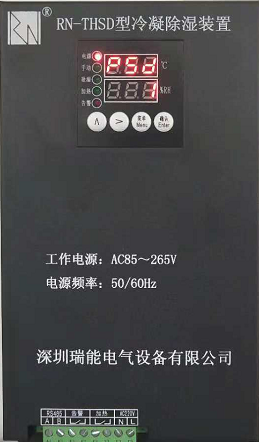

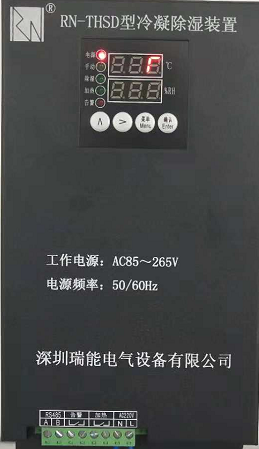

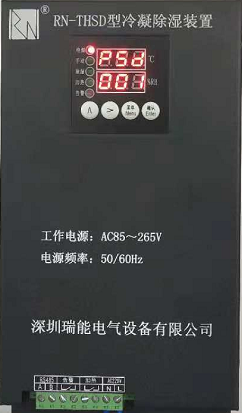

5.1.進入設置模式：在正常情況下，控制器處于正常測控工作狀態，此時按下 Enter確認鍵，進入主菜單，上欄LED顯示PSd,下欄000閃爍顯示，要求輸入密碼，（密碼錯誤也能進入察看參數等，但不能進行更改操作，必須為正確密碼才能進行參數更改操作）密碼默認為001，操作方法見以下參考圖一，
圖上面板自左至右起，第一個鍵為“向上鍵”（遞增），第二個鍵為“向右鍵”，按“向右鍵”右移到第三位，再按向上鍵后改為001后按“確認鍵”后進入子菜單。

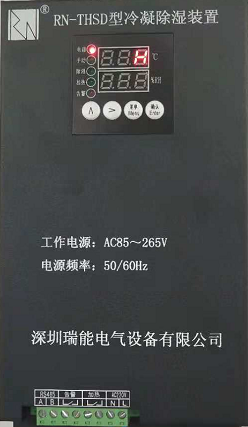

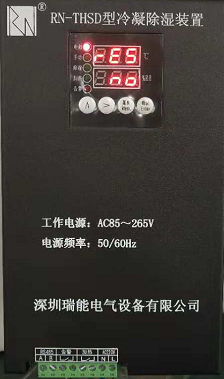

5.2. 溫度設置
按“確認鍵”進入溫度（T）子菜單，對溫度上限（TH）、溫度上限回差值（THr）、溫度下限（TL）、溫度下限回差值（TLr）進行設定。設定后按“確認鍵”進行保存。

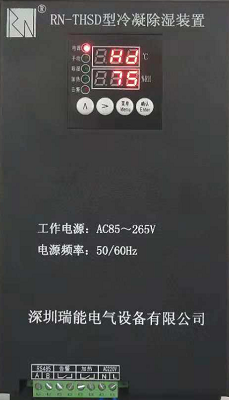

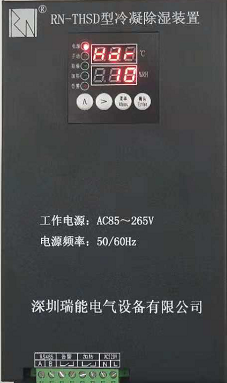

5.3.濕度設置
按“確認鍵”進入濕度（H）子菜單，對濕度上限（Hd）、濕度回差值（Hdr）
進行設定。設定后按“確認鍵”進行保存。

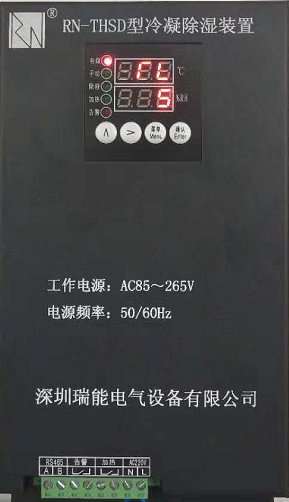

5.4.系統參數設置
設定后按“確認鍵”進行保存。

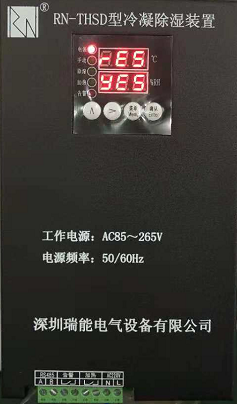

5.5.退出設置模式
回到選項子菜單后按“Menu”菜單鍵則可退出系統設置模式，回到正常工作狀態。在菜單設置模式下不操作按鈕超1分鐘后自動返回正常工作狀態，處于參數修改狀態的而未按“確認鍵”保存的參數則不會保存。
6.安裝方式及端子接線圖
安裝方式可以為軌道式、螺釘固定式、落地式。任何安裝方式必須保持裝置垂直，避免傾斜。

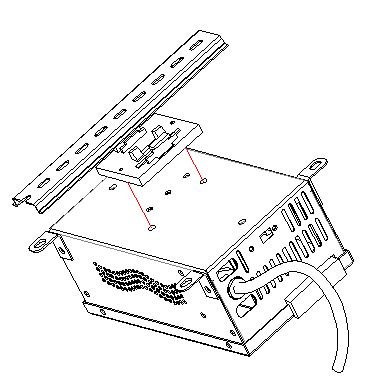

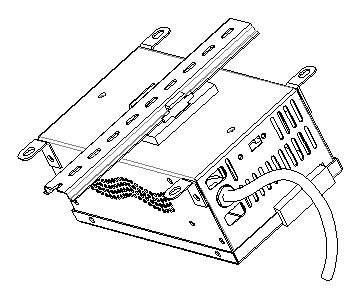

軌道式
裝置可以直接卡在35mm標準導軌上或用螺絲固定在標準導軌上。

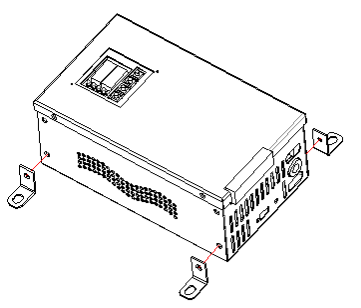

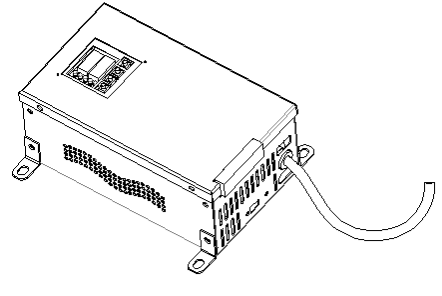

螺釘固定式
先將4只固定條裝在裝置上，再用M6的螺栓固定在安裝板或支架上，使殼體懸掛或落地安裝。
特別說明：裝置與水管要有一定高度落差，水管不能繞圈，中間不能塌凹，不能成S型，要延伸自然，保證水流能夠暢順，防止水管堵引起裝置故障。
6.2.裝置的端子接線圖如下：

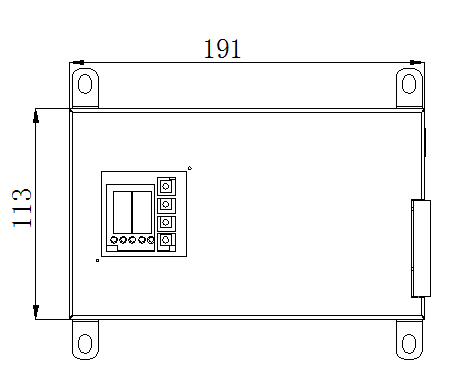

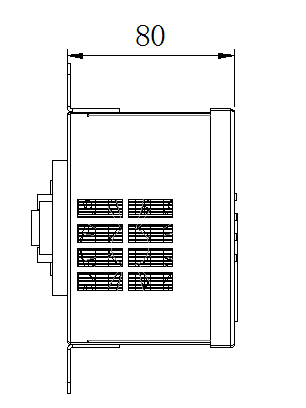

7.尺寸圖（單位：mm） 裝置外形尺寸圖

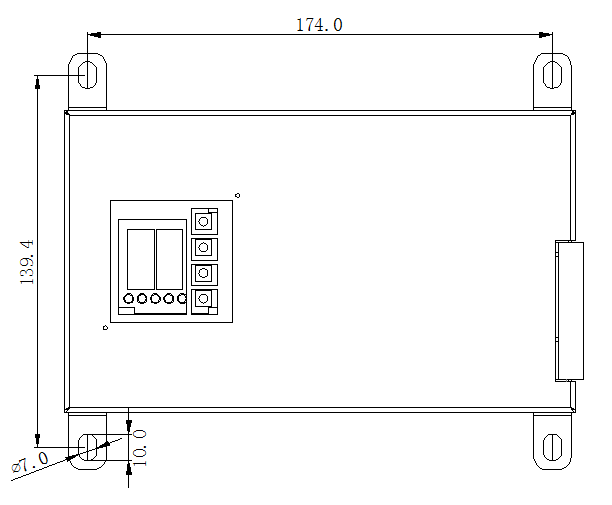

裝置外形尺寸圖 裝置開孔尺寸圖
8.使用注意事項
1．每臺產品包括套件：裝置1臺，排水軟管1根,安裝導軌及螺絲等。
2．在仔細閱讀使用說明書的前提下，確保您的接線正確，切勿在通電的情況下進行接線，不允許連接超負荷執行設備。
3．裝置垂直安裝好后,合理布置排水軟管位置，防止水流不暢引起裝置故障。
4．裝置現場運行應選擇自動模式.
5．運行過程中,不要隨意碰撞或者移動本裝置
6．運行過的裝置,請勿馬上拆除及傾斜,因內部致冷片或仍附有水珠,需斷電30分鐘后使其風干,才能移動或者拆卸.
9.外部加熱器（選配）
我們推薦使用加熱器：AC220V/50HZ
電加熱器：一種為DJR型（鋁合金型），一種為DJB型（硅橡膠型），功率50W，75W，100W，150W，200W，300W。
加熱器選型表
|
型號
|
工作電壓（V）
|
加熱功率（W）
|
外形尺寸
|
安裝孔距
|
|
DJR-A-1
|
220
|
30-250W
|
158*75*24
|
55
|
|
DJR-A-2
|
220
|
100-500W
|
200*104*26
|
55
|
|
DJR-B-1
|
220
|
30-250W
|
132*85*23
|
55
|
|
DJR-B-2
|
220
|
50-300W
|
163*100*28
|
55
|
|
DJR-C-1
|
220
|
50-300W
|
155*100*23
|
55
|
注意：加熱器尺寸不同廠家，可能不同，請以實物尺寸為準。推薦參數僅作為參考。
